| 类型 | 参数 | 类型 | 参数 |
|---|---|---|---|
| 图像传感器尺寸 | 2个 1/1.8英寸 | 视频编码 | H. 265 |
| 图像传感器类型 | CMOS | HDMI | 3*HDMI 2.0、1*HDMI 1.4 |
| 扫描方式 | 逐行扫描 | SDI | / |
| 帧率 | 60fps | RJ45 | 1000M bit/s |
| 有效像素 | 3840(H)x 2160(V) | USB | 5个USB 3.0 |
| 水平分辨率 | >1700 线 | 电源 | DC12V 3A |
| 垂直分辨率 | >1200 线 | 功耗 | 11.244W(12V 937mA) |
| 亮度响应特性 | 线性拟合系数 R≥0.99 | 工作温度 | 5℃~40℃ |
| 信噪比 | 50dB | 工作湿度 | 30%~85%(不冷凝) |
| 空间频率响应 | MTF50:34C/°，MTF30:38 C/ | 大气压力 | 700~1060hPa |
| 静态图像宽容度 | >150 | 输出方式 | HDMI、RJ45、USB |
| 最低照度 | 1LUX F1.2 | 尺寸 | 主板:155*110mm |
产品详情
规格参数
特性
说明
1.2路4K60（3840x2160）摄像头输入（Coaxial）
2.4路HDMI输出，最高分辨率4K60（3840x2160）
3.5个USB3.0：支持USB存储器，USB鼠标等
4.1路千兆以太网
5.一路ADC输入：支持不超过16个按键扩展
6.4路RS232：支持光源（MLS0x）联动及串口屏菜单操作等
7.一个时钟电池接口，用于保持掉电后实时时钟运行
8.电源输入：12V 3A（8.5V~13V）
9.尺寸：155mmx110mm
10.多种测光模式：支持平均测光、中心测光与峰值测光
11.一键锁定白平衡，内置多种色彩风格及色彩参数可调
12.防色彩溢出，有利于手术出血过程中辨识被血红色淹没手术细节
13.支持水平与垂直镜像
14.图像冻结、录像、抓拍及图片比对
15.消光级别可调、烟雾消除
16.可存储多个场景参数，方便不同使用场景直接调用
17.快捷键功能自定义
18.系统菜单可隐藏及授权登陆，提供系统控制串口指令集，便于用户开发个性化串口屏菜单应用
19.支持网络应用，提供SDK包
20.支持DICOM协议

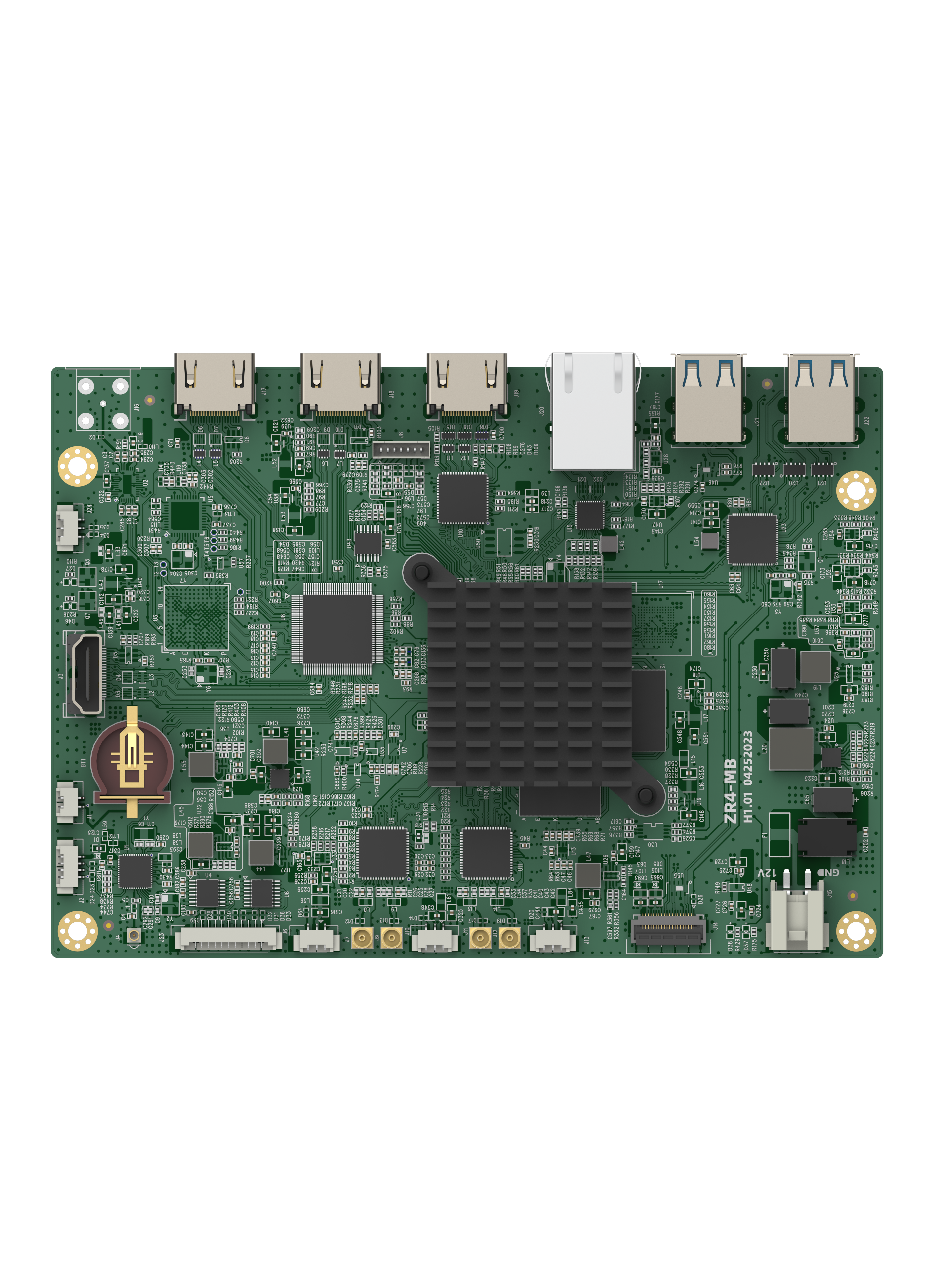

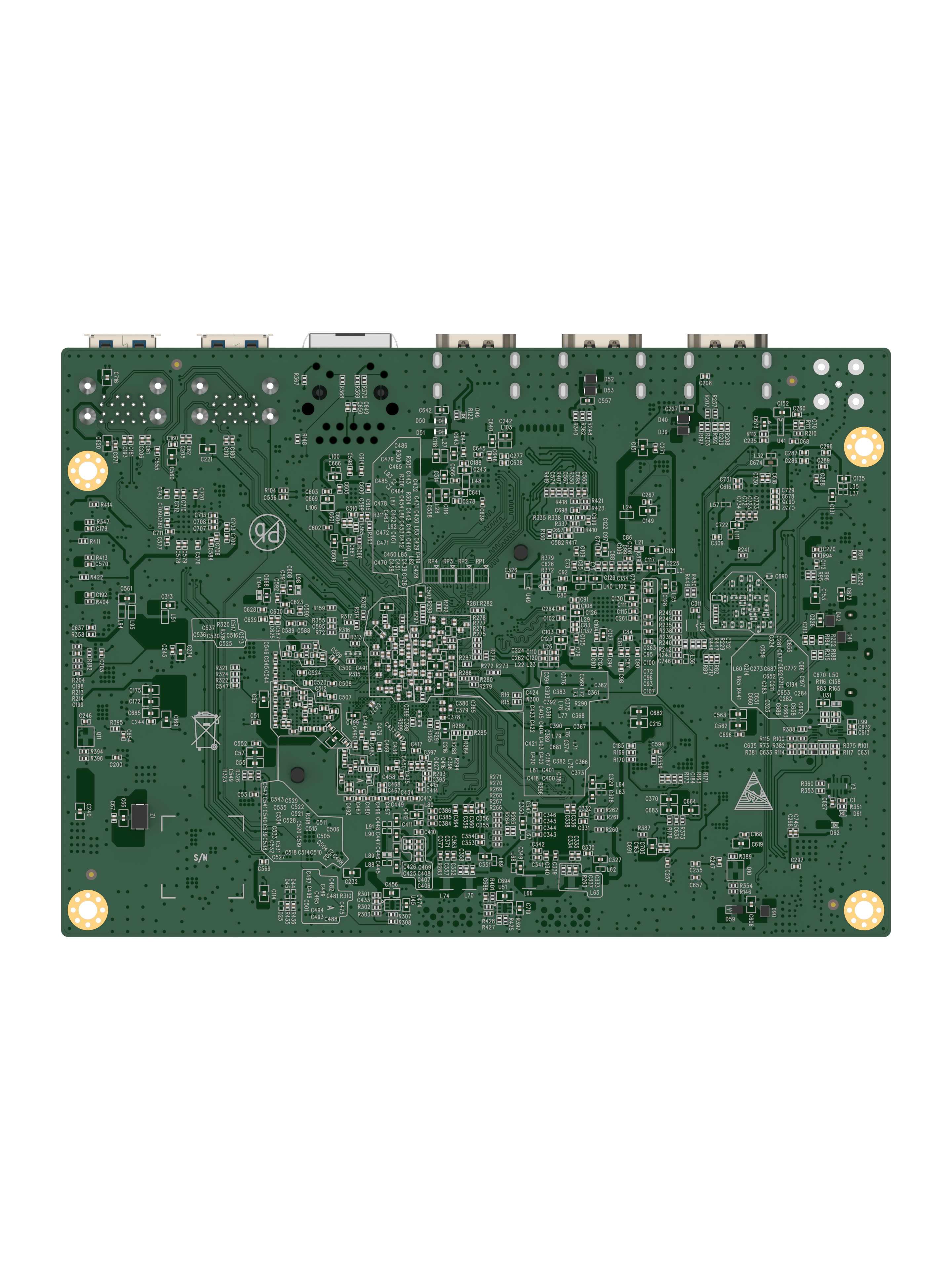

ZR4HB是一款集成了4K/1080P荧光/3D三种系统的多模产品，通过切换不同的手柄，可实现3种系统之间的切换。采用最新第五代图像处理系统，具备先进的ISP处理效果和性能，能最大实现1路4K60和1路1080P60实时低延迟图像处理。系统支持2.5TOPS@INT8智能视频分析加速引擎，为后续智能图像分析与应用提供了基本的硬件支持，保证后续应用可持续升级，利于产品分布式应用规划。
根据近景使用环境，如内窥镜、手术显微镜、工业检测等应用环境下，系统在锁定白平衡、自动测光、强光消光、烟雾消除及在大片出血环境下红色覆盖等方面进行了专门的优化，最大程度上保证了视野内组织或物体细节的辨识度。
通过电子镜TX23系列转接板，可以接入OV系列电子镜产品，形成便携式硬管镜与电子镜应用。
